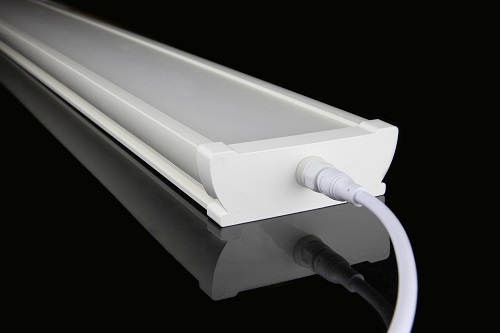

X-POWERシリーズは－４０℃までの冷凍庫や冷蔵庫にも使用可能で、食品工場や食品倉庫の低温環境でのご使用をお勧めいたします。適用範囲が非常に広い汎用タイプの防水ＬＥＤ照明器具です。
|
品番
|
EH30-10X-POWER
|
EH64-20X-POWER
|
EH120-40X-POWER
|
|

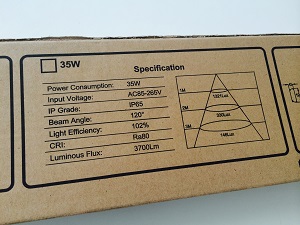

器具光束
|
1250lm
|
2500lm
|
5600lm
|
|
消費電力
|
10W |
20W
|
40W |
|
発光効率
|
125lm/W
|
125lm/W
|
140lm/W
|
|
入力電圧
|
AC100V～AC242V
|
|
色温度
|
昼白色 6000K
|
|
定格寿命
|
50000h
|
|
使用環境
温度
|
-40℃～+45℃*放熱が阻害されない条件下
|
|
演色性
|
Ra80
|
|

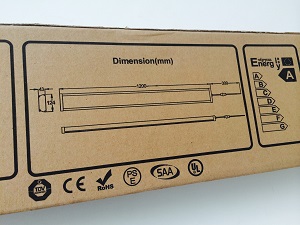

寸法
|
300ｘ124ｘ43ｍｍ
|
640ｘ124ｘ43ｍｍ
|
1200ｘ124ｘ43ｍｍ
|
|
重量（電源内蔵）
|
600ｇ
|
1.2kg
|
2.3kg
|
|
ケース入数
|
12台
|
6台
|
6台
|
|
防水・防塵
|
IP65
|
|
付属品
|

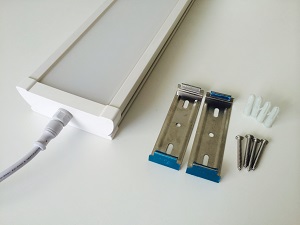

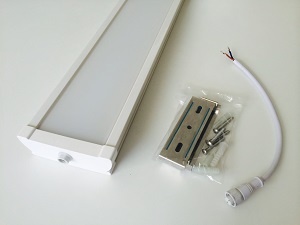

1ｍの電源線、(10ｗタイプだけ50㎝の電源線））、SUS取付金具、ネジ4つ
|
|
材質
|
本体PVC、カバーPMMA
|
|
カバー種類
|
乳白カバー
|
|
適合規格
|
PSE（電気用品安全法 技術基準）、CE |
|
保証期間
|
納入後1年間
|
省エネ： 従来のタイプと比べ、大幅な省エネ効果が期待されます。
長寿命： 定格寿命50,000時間（従来比約2倍）
高照度と高演色性： 光束5000ｌｍ以上、演色性Ra80以上を実現しました。
HACCP対策： 食品工場用の衛生基準を考慮した、埃の溜まりにくい構造で樹脂製のため、錆も発生いたしません。
防虫効果： 紫外線カットで防虫効果があります。

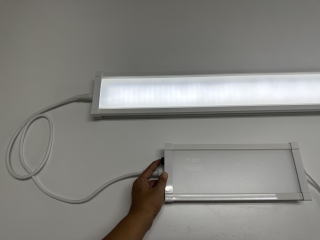

低温で即時点灯： 低温環境で即時点灯可能です。
完全密閉防水仕様： 有害ガスなど発生する製薬工場、化学薬品・化学物質工場等にも使用可能です。
省スペース： 従来の器具より薄く、倉庫スペースが広がります。

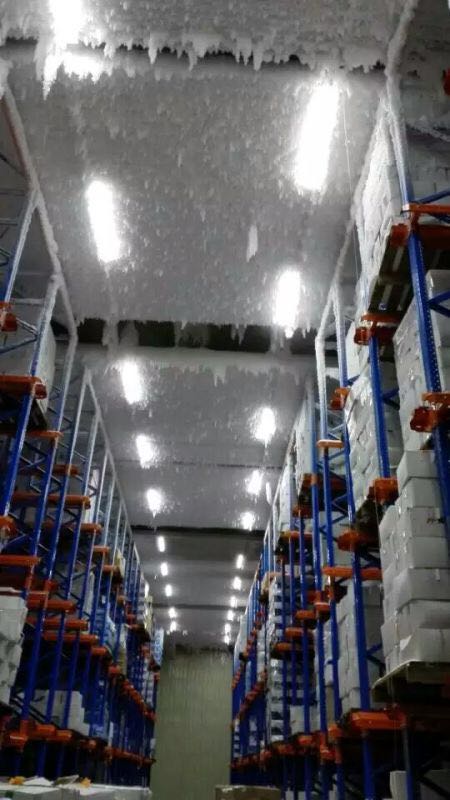

下は冷凍庫の工事の写真です。既存照明より薄くなって明るくなります。

仕様書ＰＤＦ：
EH120-40X-power納入仕様書
EH64-20X-power納入仕様書
EH30-10X-power納入仕様書
「冷凍庫工事現場報告」ＰＤＦ：
ここをクリックしてください。冷凍庫工事現場

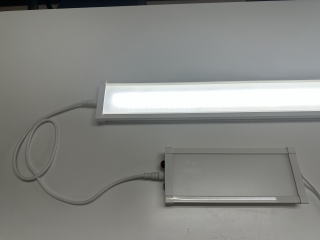

冷蔵庫冷凍庫向き非常灯タイプ
40型タイプ EH120-40X-Poweｒ-EM仕様書PDF
20型タイプ EH64-20X-Power-EM仕様書PDF
取扱説明書
40型 EH120-40X-POWER-EM取扱説明書
20型 EH64-20-X-POWER-EM取扱説明書
お見積り依頼の件
1、直接に㈱電費半分に見積りを依頼する場合はメールでお願いいたします。
見積依頼メール
2．商社経由で見積もり依頼する場合
トラスコ中山㈱殿の口座が使えます。しかし、直接の口座ではないため、
メーカー：㈱丸善 FAX0865-65-1885で、分野：容器
品番は当社の品番そのままで見積もり依頼してください。
照度計算について
通常点灯時のIESテータ
XP40IESデータ
XP20IESデータ
非常時のIESデータ
非常時IESデータ 650lm
照明器具のCAD図面ダウンロード
低温倉庫非常灯タイプ
入力電圧： AC90V-242V
全光束： 5000lm/2500lm
動作温度：-30℃～45℃
フルー充電： 24時間
非常時点灯時間： 3時間
非常時全光束： 650lm
冷凍庫の誘導灯相当仕様について
こちらのシールを非常灯仕様の上に貼ります。
誘導灯の認定取ってないため、冷蔵庫冷凍庫の非常電源付置している緑色の灯火として使えます。
詳しいことは近くの消防署に確認してください。

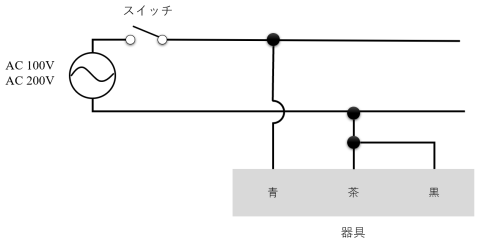

配線方法
器具から青色、茶色と黒色の三本の線が出ています。
青は単独、黒色と茶色は一緒にして電源に接続します。
黒色と茶色の間にスイッチを設けると点灯なし時も非常充電できて、非常点灯ができます。
それによって、二つの配線方法があります。
①単一スイッチの場合
メリット：配線簡単 既存の回路やスイッチをそのまま使える
デメリット：常時点灯で充電します。。
スイッチを切ると、非常点灯します。
②お勧め：二つの回路にして、スイッチも二つ使います。
メリット：通常点灯スイッチをオフすると、消灯しますが、充電しています。
停電すると自動で非常点灯します。
点検する時は非常点灯スイッチで点検できます。
デメリット：スイッチ回路が二回路必要です。
|
応用実例
|
納入事例：
食品工場または冷凍倉庫用として幅広い分野へ使用可能となりました。
（魚、食肉、鶏肉、野菜、果物、飲料、冷凍食品等）
肉、ハム工場 カット野菜、青果

冷凍食品工場 お菓子工場及び冷凍倉庫

付加機能

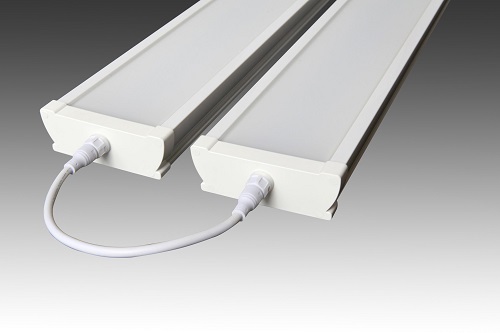

*送り機能追加、綺麗に一列並べます。
*電源線が1ｍになっています。さらに延長可能です。

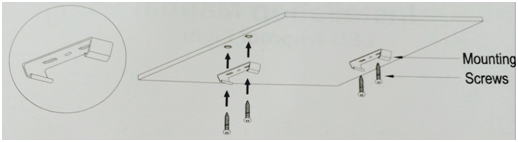

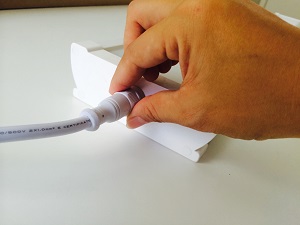

①内容確認（本体、配線、と取付器具） ②配線をしっかりと本体につけます。


③1m間隔ぐらいで、取付器具を天井に固定
④本体を取付器具に挟む。配線を100vか200vに接続する。

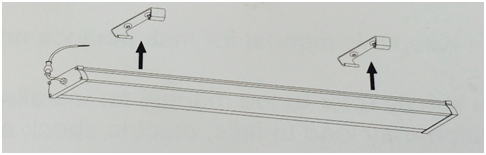

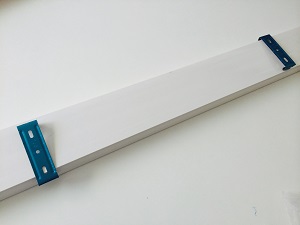

吊下げ用金具
 [
@
取付方法リンク

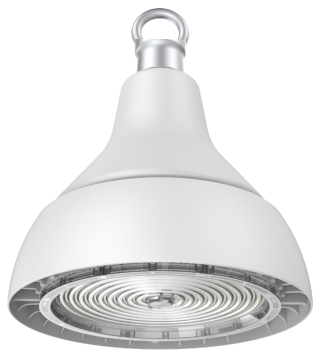

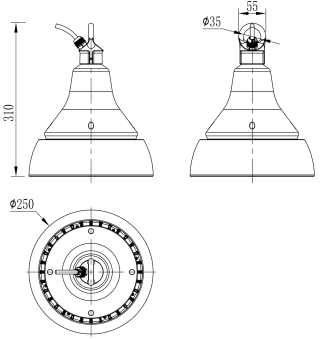

冷蔵庫用高天井照明
|

消費電力(W) 150 （100W、200Wタイプも製造可能）
入力電圧(V) 100～277
仕様 水銀ランプ400、メタルハライドランプ400W相当
本体材質 ：アルミダイカスト
質量(kg) 2.5
発光角度 120度ドーム型乳白カバー（60度90度透明カバーも用意可能）
使用温度範囲(℃) -40～50(夏季の一時的な高温環境(60℃)に対応します)
周波数(Hz) 50/60共用 平均演色評価数(Ra) 80
保護等級 IP69K
色温度(K) 5000 エネルギー消費効率(Lm/W) 160
使用場所 屋内屋外兼用 LED寿命(時間) 40000(光束維持率90%)
明るさ(Lm) 24000 光色 昼白色
天井裏で電源接続可能で、コネクタから50cm電源線を付属しています。
|
|
