   非常灯用LED蛍光灯

非常灯用LED蛍光灯・誘導灯用LED蛍光灯を発売しております。

マンション等の集合住宅には共用部に非常灯の設置が義務付けられています。
また、これらの器具は20w型の蛍光灯が多く、その規格寿命は6000時間であり平均点灯時間を12時間とした場合1年と少しで切れる事が多く、管理会社様におかれましては、この取り換え作業が大変な負担となっているとお聞きしております。
弊社のLED蛍光灯は、9年以上の使用が可能であり、上述の取換え作業が激減し管理会社様或いは管理組合の方のご負担を減らすことができると考えています。
非常口
非常灯ならびに誘導灯は停電時に、内臓バッテリーで蛍光灯を点灯させる仕組みとなっておりますが、通常のLED蛍光灯ではバッテリー駆動時に点灯出来ません。
弊社の誘導灯用LED蛍光灯は、バッテリーでの駆動も出来るタイプとなっています。

非常灯・誘導灯は24時間連続点灯しているのが決まりですので、この蛍光灯を非常灯用LED蛍光灯に置き換える事は、非常に優位性があります。




グロー球が付いているタイプには使用できます。
グロー球(点灯管)LED蛍光灯を使用する時はグロー球を取り外してください
写真のようにグロー球(点灯管)が付いているタイプは、グロー球を取り外して下さい。


グロー点灯管を付けたままでも、LED蛍光灯が点灯することがありますが、故障の原因となります。
必ず、取り外して下さい。



電源駆動時には緑色のランプが点灯しますバッテリー駆動時でもLED蛍光灯が点灯しています
通常時は、緑色のランプが点灯して、電源駆動状態を表します。
停電テスト時は、右の写真のように緑ランプが消えます。
緑ランプが消えている状態で、LED蛍光灯が点灯していれば、バッテリーで駆動しています。


YouTubeで非常灯用LED蛍光灯の動画をご覧いただけます。

LED蛍光灯の紹介(YouTube)
http://www.youtube.com/watch?v=1MSeFa0ZIac&feature=player_embedded

   非常灯用LED蛍光灯比較表(20形・40形1本での比較)

20形1本での比較
電気代
1kw/時
蛍光灯
年間電気代
LED
年間電気代
年間
節約金額
適用
24円/kw 5,599円 2,281円 3,318円 低圧電気
16円/kw 3,732円 1,521円 2,212円 高圧電気
20形の非常灯・誘導灯で比較、24時間点灯している条件とし、上段は一般の低圧電気での比較であり、下は高圧の計算です。
20形LED蛍光灯の弊社定価は8,500円ですので、最短2年半で、電気代の差額のみで、導入経費が償却出来ます。
また、定格寿命もLED蛍光灯は、現在お使いの蛍光灯の倍以上あり、節電効果も約15w/時間あります。例えば100本使用している場合は1.5kw/hも節電効果があります。

取換え方法も簡単で、グロー球を外すだけでLED蛍光灯に変更できます。
※価格について、詳しくはお問い合わせください。

40形1本での比較
電気代
1kw/時
蛍光灯
年間電気代
LED
年間電気代
年間
節約金額
適用
24円/kw 9,539円 3,525円 6,013円 低圧電気
16円/kw 6,359円 2,350円 4,009円 高圧電気
こちらは40形1198mmを24時間点灯した場合の比較になります。
40形LED蛍光灯の弊社定価は12,000円ですので、最短約2年で、電気代の差額のみで、導入経費が償却出来ます。

20形と同じく、グロー球を外すだけでLED蛍光灯に変更できます。
※価格について、詳しくはお問い合わせください。

   使用電力の比較

誘導灯用LED蛍光灯の使用電力

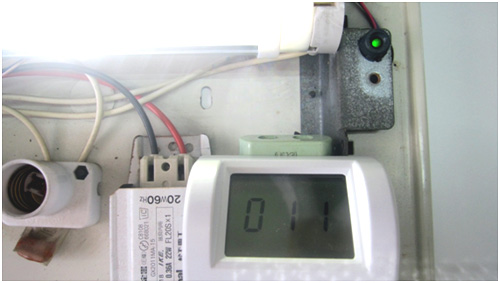

↑誘導灯用LED蛍光灯での使用電力(11w)

一般的な蛍光灯の使用電力

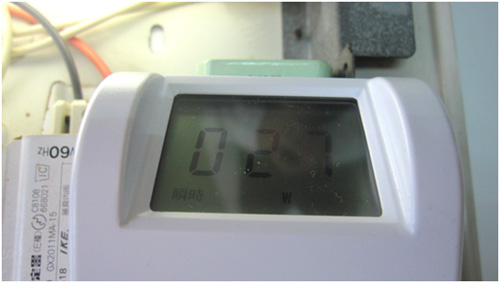

↑現行の蛍光灯での使用電力(27w)


非常灯については、停電時のテスト用吊り下げスイッチが付いていますので識別可能です。
現在、弊社では20形用のLED蛍光灯、EH58-T144(またはM144)をご用意させていただいています。

※誘導灯については、管轄の消防署にご確認ください。

詳しくは下記連絡先までお問い合わせください。

   動作確認一覧






以下の器具では動作確認が出来ています。
設置されている器具の機種をお確かめください。




  TOSHIBA FTJ-21306N-GL16 使用可○
電子スターター TOSHIBA FTJ-21305-EL16 使用可○
グロー panasonic FA42958P 使用可△※1
  TOSHIBA FBK-4207-100 使用不可×
グロー TOSHIBA FBK-20107-GL15 使用可○
FHF32w 2灯用 panasonic FSW42080PH2 使用可○
FHF32E XNH用 panasonic FSS41856PE1 使用可○
FHF32E XN用 panasonic FSF42834PN1 使用可○
  TOSHIBA FBK-2107VX DC 使用可○
  TOSHIBA FBK20108-GL15 使用可○
  東芝ライテック FSR-42409-RS 使用可○
  TOSHIBA FTJ-41801M-RS15 使用可△※2
グロー20w防水 panasonic FWH21957P ※3 使用可○
グロー20w panasonic FA21959K ※3 使用可○
グロー40w2灯 panasonic FA42978K ※3 使用可○
40w 東芝ライテック FTS-41121-RS 使用可○
ラビット式40w panasonic NSH42752 200v
放電基準電圧4.4v
FK49228-1
使用不可×※4
非常用照明器具
階段通路誘導灯
松下電工製 電池内蔵型
FF21832K(GL)
使用可○
非常用照明器具
階段通路誘導灯
松下電工製 電池内蔵型
FF21038FRPM(GL)
使用可○
20W
1灯非常用蛍光灯器具
階段通路誘導灯兼用形
三菱電機照明製 KVH2241(GL) 使用可○
40W
1灯非常用蛍光灯器具
階段通路誘導灯兼用形
三菱電機照明製 KVH4261(GL) 使用可○
HF32Wx2
埋込型非常用
三菱電機照明製 YBH4002AF VPH 使用不可×
HF32Wx1
冨士型非常用
三菱電機照明製 KVH4291EF VPH 使用不可×
HF32Wx1
反射笠付非常用
三菱電機照明製 FHH4811EF VPH 使用不可×
FL20Wx1
冨士型非常用
三菱電機照明製   使用不可×
HF32Wx1
片反射笠付非常用
三菱電機照明製 FVK42291E 使用不可×
グロー10w panasonic FK19417 (FA11552P) 使用不可×
  panasonic FK19403 使用不可×
グロー10w panasonic FA11959Z 使用可○

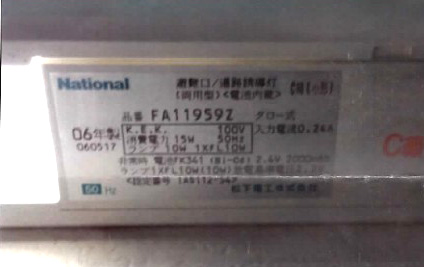

↓写真は品番:FA11959Zのものです。 使用可○
品番:FA11959Z
※1 点灯はしますが、照度が不足します。
※2 バッテリー駆動時に照度が不足します。
※3 弊社の蛍光灯を使用する場合は Xタイプの90°回転しているものをご使用ください。
※4 テストの動作確認も行わないようお願いします。

   非常灯の照度テスト

テスト器具 TOSHIBA:FTJ-21305-EL16
観測地点 3500mm(器具から垂直地点)
種類 蛍光灯FL20ssd/18 LED蛍光灯EH58-T144U
通常時 28.0lux 38.0lux
停電時 10.0lux 5.5lux
停電30分後 9.3lux 4.3lux


非常灯・誘導灯についての見解(PDF)
