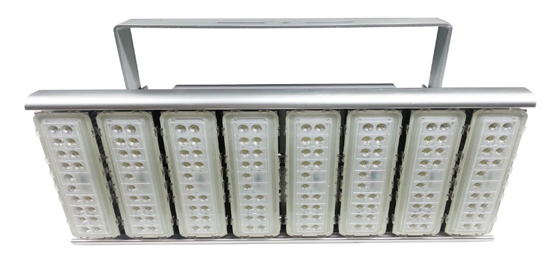

  大光量投光器FL2Aシリーズ(屋外施設兼用)



ゴルフ練習場、野球場、体育館など大型施設用LED照明
(250w、400w、700w、1000wメタルライドランプ相当LED照明)



製品メリット

ハニカム式放熱と全構造放熱技術、高効率放熱性能;

*金糸なし共晶溶接、断線が原因で導電しないリスクを避ける;

*ダブルカップリング、IP68で防水・防塵共に最高レベル;

*人間工学に則った配光と均等な照明効果をついに実現;

*スマート定格駆動技術、電源寿命のボルトネックを突破;

*アフターサービス対応:5年間品質保証

*フリー設計、全効率対応のベストソリューション;
設置高度や間隔、図面などの使用状況をいただくと、ニーズに合わせて提案いたします。



発光ユニートの個数によって品番がFL2A-1からFL2A-8まで
電気特性

 型番 消費電力 駆動電流 全光束(5000kは基準値、色温度によって明るさが変わる) 明るさ(器具相当)
FL2A-1 40w 700mA 5000±400lm 250水銀灯相当
50w 860mA 6000±500lm 250水銀灯相当
60w 1050mA 6900±600lm 250水銀灯相当
FL2A-2 80w 700mA 10000±800lm 250水銀灯相当
100w 860mA 12000±1000lm 250水銀灯相当
120w 1050mA 13800±1200lm 250水銀灯相当
FL2A-3 120w 700mA 15000±1200lm 400w形メタルライドランプ相当
150w 860mA 18000±1500lm 400w形メタルライドランプ相当
180w 1050mA 20700±1800lm 400w形メタルライドランプ相当
FL2A-4 160w 700mA 20000±1600lm 400w形メタルライドランプ相当
200w 860mA 24000±2000lm 400w形メタルライドランプ相当
240w 1050mA 27600±2400lm 400w形メタルライドランプ相当
FL2A-5 200w 700mA 25000±2000lm 700w形メタルライドランプ相当
250w 860mA 30000±2500lm 700w形メタルライドランプ相当
300w 1050mA 34500±3000lm 700w形メタルライドランプ相当
FL2A-6 240w 700mA 30000±2400lm 700w形メタルライドランプ相当
300w 860mA 36000±3000lm 700w形メタルライドランプ相当
360w 1050mA 41400±3600lm 1000w形メタルライドランプ相当
FL2A-7 280w 700mA 35000±2800lm 1000w形メタルライドランプ相当
350w 860mA 42000±3500lm 1000w形メタルライドランプ相当
420w 1050mA 48300±4200lm 1000w形メタルライドランプ相当
FL2A-8 320w 700mA 40000±3200lm 1000w形メタルライドランプ相当
400w 860mA 48000±4000lm 1000w形メタルライドランプ相当
480w 1050mA 55200±4800lm 1500w形メタルライドランプ相当(灯数を増やす場合があります。)

物理特性

作動温度:−40℃〜50℃
保存温度:−40℃〜50℃
LED定格寿命:50000時間
器具本体材質:アルミ

寸法と重量:
型番 製品寸法 (mm) 梱包寸法 (mm) NET重量(kg) 包装重量 (kg)
FL2A-1 290*110*285 390*165*190 2.5 3
FL2A-2 290*190*285 390*245*190 4.1 4.7
FL2A-3 290*270*285 390*325*190 5.4 6.2
FL2A-4 290*350*285 405*390*190 7.2 8.1
FL2A-5 290*425*355 405*475*190 10.8 11.9
FL2A-6 290*480*355 565*440*210 12.6 13.7
FL2A-7 290*560*355 660*430*230 13.6 14.8
FL2A-8 290*640*355 760*430*230 15.2 16.5


配光角度

3種類のモジュール、11種類の配光角度、細かく御提案
配光角度
M1A M2A M8B
25°投射 12°投射 25°投射
110°投射 40°投射 40°投射
広場配光 60°投射 60°投射
90°投射
ランバート型配光



取付方法:


ステップ1:器具と取り付け、ネジでしっかり固定する。

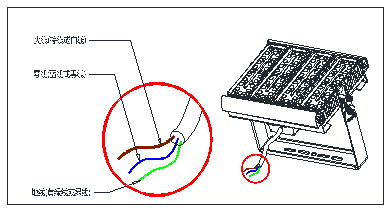

ステップ2:電源接続。茶色と青色の線を交流(100-220V)に接続する。緑線はアース。

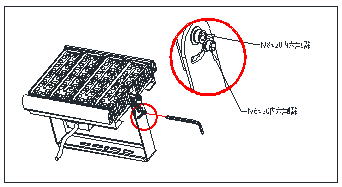

ステップ3:角度調整。両側の六角ネジ2本ずつを緩めて角度を調整する。
調整終わったら、六角ネジをしっかり締めて、完成させる。





種類が多いので、受注生産なります。納期は3週間からです。


ご注文される品番をご入力していただき、FAX(0865-65-1885)か、
メールで(denpi@e-half.co.jp)簡単に発注できます。
